Специальные проекты

Громкоговоритель "BLS".

Технические решения, положенные в основу динамиков "BLS", а так же его конструкция защищена патентом РФ №43426.

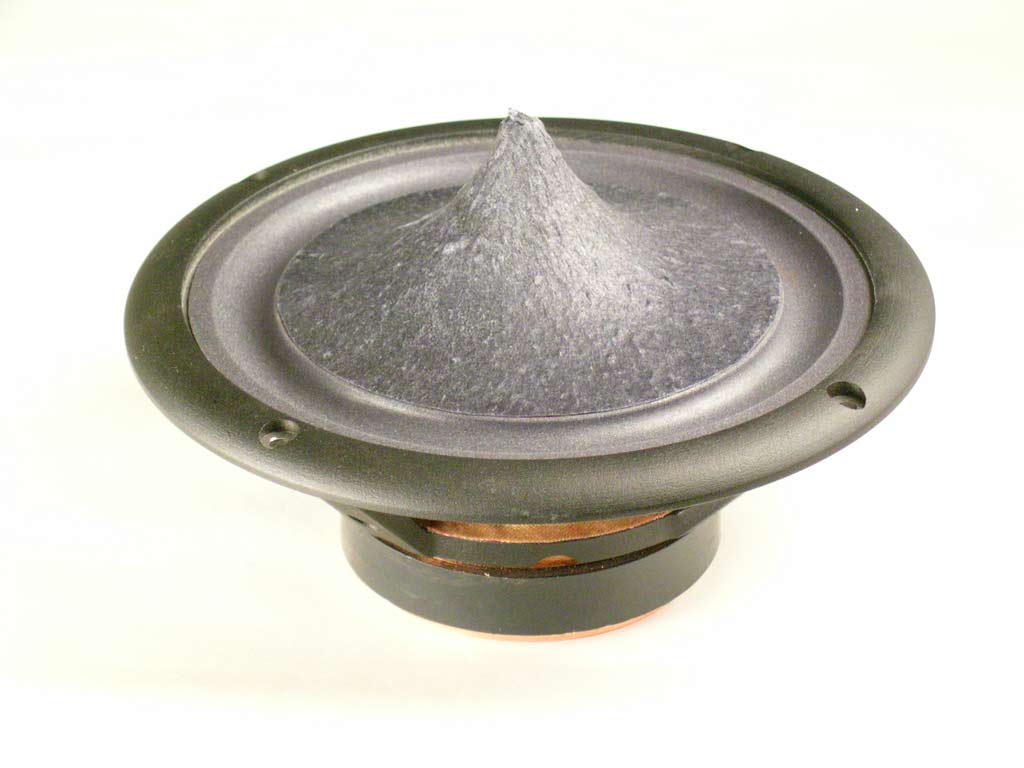

Широкополосный громкоговоритель BLS

Основные конструктивные особенности:

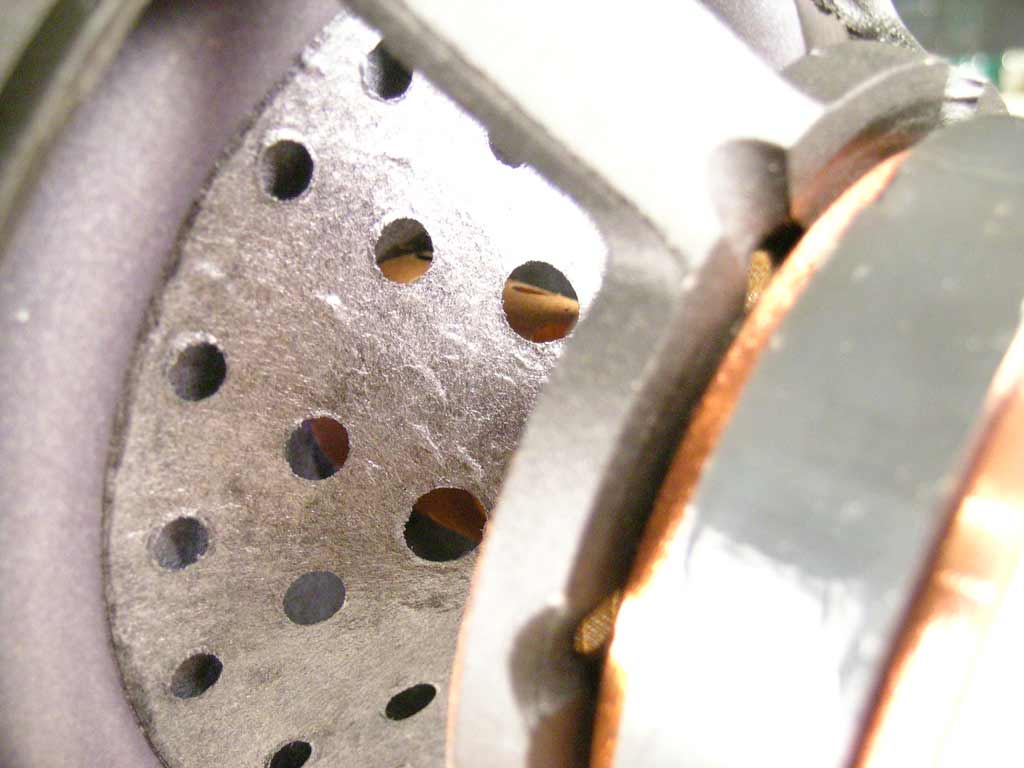

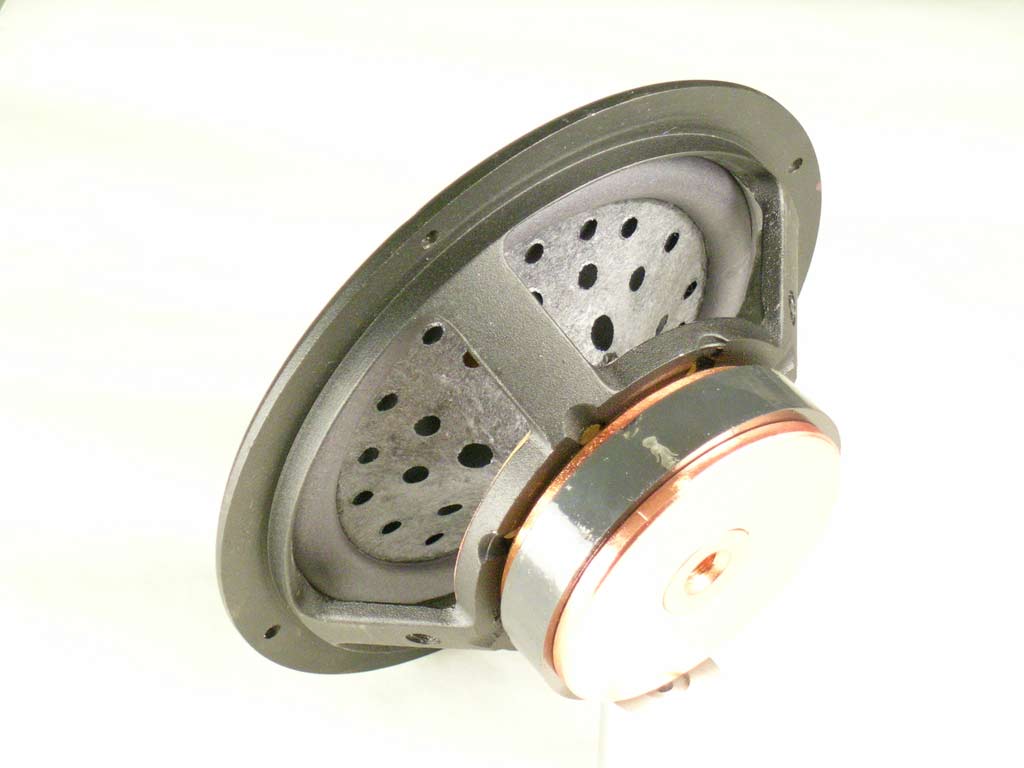

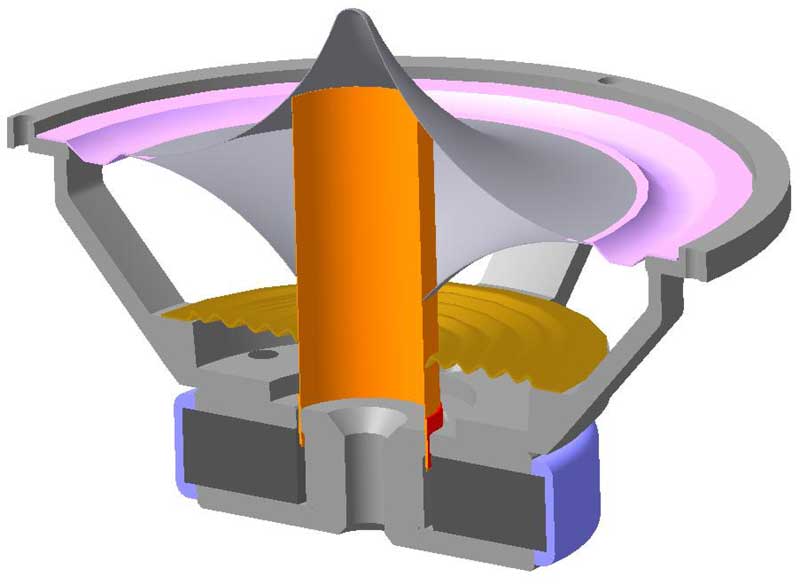

Динамик "BLS" (Balanced Loud-Speaker) создавался как универсальный излучатель, подчиненный принципу симметричности излучающей поверхности. Особенностью, отличающей "BLS" от классических излучателей, является то, что динамик дополнительно содержит второй конусообразный диффузор, имеющий закрытую вершину, ориентированный встречно первому конусообразному диффузору и контактирующий с ним по большему диаметру. При этом каркас катушки выполнен удлиненным таким образом, что его верхний торец контактирует с верхней частью внутренней поверхности второго диффузора. Для минимизации излучения внутреннего диффузора и уменьшения его массы в нем сделано достаточно большое количество отверстий. Таким образом, каркас является опорой для верхнего диффузора и служит только для повышения жесткости системы. Каркас катушки аналогично перфорирован.

Широкополосный громкоговоритель BLS

Достоинства:
Излучающая поверхность – верхний диффузор жестко закреплен по периметру – в месте приклейки подвеса и по центру. Это дает возможность уменьшить массу диффузора, по сравнению с классическим, без ухудшения конструктивной жесткости подвижной системы, а наоборот – повышая динамическую устойчивость. Таким образом, расширение поршневого режима излучения происходит не за счет увеличения жесткости материала диффузора и как следствие этого – повышение его массы, а за счет конструктивной жесткости.

Широкополосный громкоговоритель BLS

В связи с тем, что сами диффузоры сделаны из материала c оптимальной жесткостью, то переход из поршневого режима излучения в "модульный" происходит плавно, без появления задержанных резонансов. Это хорошо видно на кумулятивном спектре.

Излучение ВЧ составляющей происходит верхней частью диффузора и благодаря этому обстоятельству динамик "BLS" имеет широкую характеристику направленности.

Применение:
Динамик "BLS" применяется там, широкая характеристика направленности. Это может быть как домашняя, так и автомобильная акустика.

Домашняя акустика
Динамик "BLS" можно с успехом использовать и для построения двух, трех полосных систем. Широкий поршневой режим излучения в совокупности с небольшой массой подвижной системы и широкой характеристикой направленности обеспечивает ясный, чистый, открытый звук в области средних частот в сочетании с быстрым и четким басом. В дополнение к этому, интересный внешний вид динамика "BLS" обеспечат акустическим системам с его использованием хороший маркетинговый эффект.

Широкополосный громкоговоритель BLS

Особое внимание хочется обратить на применения динамика в системах с круговой характеристикой направленности. Особая форма диффузора позволяет отказаться от использования рассеивателей и открыть новый виток развития этого вида акустических систем.

Домашние кинотеатры
Как и в домашней акустике, динамика "BLS" возможно применять для фронтальных систем. Однако, за счет широкополосных свойств динамика, более значимый эффект достигается при его применении в боковых и тыловых системах домашнего кинотеатра.

Автомобильная акустика
Очень хороший результат дает размещение динамика "BLS" на задней полке автомобиля. Широкая характеристика направленности создает равномерное тыловое звуковое поле. При построении кинотеатра по системе 5+1 в салоне автомобиля это может быть особенно интересно.

Базовая конструкция
Данная конструкция создавалась для апробирования принципов, положенных в основу динамика "BLS". Базовая конструкция динамика "BLS" имеет диаметр 160 мм. Диффузоры выполнены из непрессованной бумаги со специальной влагоотталкивающей пропиткой (масса верхнего и нижного диффузоров 1.7 и 1 грамм соответственно). Катушка намотана на каркасе из материала "Каптон". Подвес выполнен из пенополиурентана. Магнитная система построена с использованием феррит-стронциевого магнита. Покрытие медью деталей магнитной системы уменьшает нелинейные искажения и снижает индуктивность динамика. Диффузодержатель из алюминиевого сплава покрыт демпфирующим покрытием.

Чувствительность 90 дБ
Резонанс 44 Гц
Полная добротность 0.31
Эквивалентный объем 21л
Широкополосный громкоговоритель BLS изготавливаемый в Санкт-Петербурге ООО НПП Диффузор

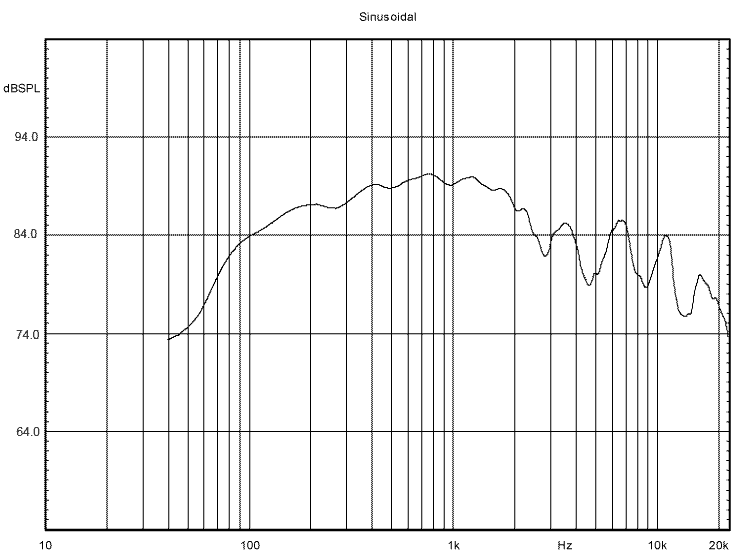

АЧХ в объеме 11 литров

На основании базовой конструкции возможен заказ динамиков с требуемыми электромеханическими параметрами, номинальным сопротивлением и конструктивным оформлением.

Компания НПП "Диффузор" пригашает заинтересованные организации для поиска вариантов использования динамика "BLS".
